紅外電液自動風門

1.液壓自動風門概述：

風門自動控制裝置適用于單扇或雙扇、行人、行車或人車共用風門等設施處全自動控制，可控制兩道或四道風門。液壓自動控制裝置能在不改變在現有風門設施結構情況下安裝使用。液壓系統安裝后，風門能滿足反風要求，在礦井停電情況下可靠人力開閉風門，安裝方便，便于維護、動作領活、安全可靠。

2、 液壓自動風門型號含義

       DYY-660K

3、 液壓自動風門使用環境：

3.1  海拔高度不超過2000米；

3.2  周圍環境溫度5℃-40℃；

3.3  周圍空氣相對濕度不大于90％；

3.4  在有甲烷和煤塵爆炸危險的礦井中；

3.5  在無強烈顛簸振動的環境中；

3.6  在無足以破壞金屬和絕緣性的腐蝕性氣體及蒸氣集中的地方，無淋水及侵入的地方。

4、 液壓風門及電液控制結構組成：

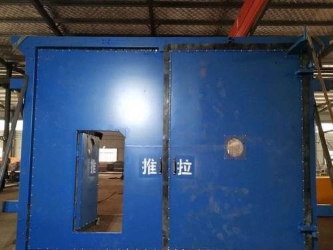

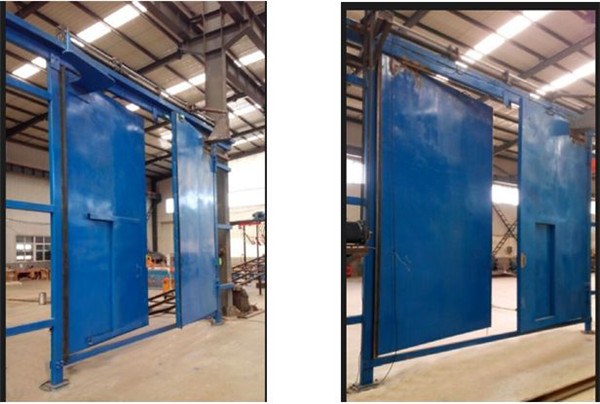

無壓風門為分體結構，在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁、配重等組成。門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架；門扇與連桿連接，使得風門能可靠關閉。

電控控制系統由礦用隔爆兼本安型風門電控裝置用控制器、外接紅傳感器、位置傳感器、語音聲光報警箱、液壓站、油缸等組成。

5、 無壓風門及電液控制技術參數：

5.1  液壓風門技術參數及數量

規格尺寸： 2200x2200 （寬*高），尺寸類型：經通過尺寸；

規格尺寸： 4000x3500 （寬*高），尺寸類型：經通過尺寸；

可根據礦方要求定制

數量：2套（4道）；

門框采用矩形管100*60*4，底梁50*50方管，門扇采用方管50*50*3，面板采用厚度2mm鋼板；

配推拉式調節風窗

門板表面平整光滑噴漆均勻，焊接要求滿焊，焊接點打磨平滑；顏色為天藍色；

門板框防腐除銹處理后噴漆；

5.2礦用隔爆兼本安型風門電控制器：

額定工作電壓：AC127V。允許電壓波動范圍10％～-25％；

額定功率20W;

最高直流工作電壓：DC 12V;

5.2 礦用本質安全型語音聲光報警：

最高工作電壓DC12V;

額定電流：500mA。

音響響度85dB,

光可見距離80米。

5.3 礦用本安型位置傳感器：

輸入電壓：DC12V。

觸點的額定負載容量：10mA～100mA。

傳感器與磁鐵有效感應距離0～20mm。

5.5 氣動源要求：氣壓≧0.6MPa

6.1合作業績

6.2 主要功能及工作原理：

 本裝置在二道雙扇風門的兩端分別安裝4個傳感器（可選用按鈕、紅外、熱釋、光控制），在風門的兩端形成檢測器，當行人或車輛由巷道的任一方進入時，傳感器自動檢測并為控制設備提供信號，當A門有人經過時，傳感器發生信號，A門動力源通電（可用氣動或電動），打開A風門，風門上裝有傳感器，檢測風門的閉、合狀態（此信號可傳達地面調度室，以方便地檢測風門關閉情況），在A門打開時，語音箱得到觸發信號，使聲光信號器動作，提示警示語“風門打開，請注意安全”并傳承著紅燈閃爍，B門語音箱有綠燈亮，B門有閉鎖，以防止兩扇門都打開影響煤礦安全，經過適當?shù)难訒r（0～60s可以根據需要設定），A門自動關閉，等到傳感器檢測關閉到位后，警示語音、紅燈關閉，綠燈常亮。

當有人或物體接近A門時，經A的門里和門外的紅外傳感器檢測，在控制器的觸發1或觸發2端輸出高電平（10～12.5）V經光電隔離后輸入到控制器經邏輯判斷后在B接線端子A門大氣缸及開門語音端子輸出控制三路電壓（10～12.5）V。一路共電磁閥以驅動風門控制箱打開風門。二路控制A門聲光語音箱發出語音警報（“風門打開，請注意安全” ）同時紅燈閃爍。三路控制C端子上B門稍后語音，發出語音提示（“前方風門打開，請您稍后”）當人或者物體遠離A門時紅外傳感器在控制觸發1、觸發2端輸入低電平(0V)經光電隔離后控制器在經邏輯判斷后延時7s在接線端子A門大氣缸及開門語音端,輸出三路低電平(0V),語音箱停止報警風門關閉。

對于B門控制邏輯與A門相同，控制器的C接線端子觸發1、觸發2為傳感器輸入端，C接線端子上的B門大氣缸及開門語音和B接線端子上的A門稍后語音為三路輸出控制端。

A門與B門相互閉鎖，即A門動作時B門不能動作，B門動作時A門不動作。

7、安裝使用方法及注意事項：

7.1  安裝使用前應認真閱讀說明書及安裝圖，接線方式見主機內接線標志。

7.1.1 主機應放在兩風門中間位置，分別向兩方接線。

7.1.2 紅外線傳感器安裝在兩風門的內外兩側，高度不超過1.2m，安裝在雙扇風門上時，內外側距離風門3～3.5米左右為最佳距離；安裝在單扇風門上時，外側距離風門3.5～4米為最佳距離，風門內側距離風門2.5～3米為最佳。有指示燈的是接收傳感器，無指示燈的是發射傳感器，在安裝時發射和接受兩傳感器一定要對準，在通電狀態下，傳感器未對準時紅指示燈亮，對準時指示燈不亮。

7.1.3聲光語音箱安裝在風門上方

7.1.4磁控開關安裝在門梁上，磁鐵安裝在門上。在關門狀態下，使磁控開關上的紅點與磁鐵正好對著，且相距不超過10mm。

7.2  檢修時不得修改本安電路及關聯電路中的元器件型號，規格及電器參數等。

7.3  風門自動控制器“嚴禁帶電開蓋及帶電維修”。

7.4  風門自動控制器的內外殼必須接地

7.5  產品只能與說明書中規定動作的設備配接，與其他配接必須重經防爆檢驗

7.6  本裝置應定期每月進行檢查。變速箱應每月檢查一次，看是否缺潤滑油，傳動鋼絲繩出現毛刺時要及時更換。

7.7  如果用緊急開關時，主機必須斷電后重新送電才能正常工作。送電時，嚴禁兩風門開門及人員站在門中，一定注意關閉兩風門后再確認送電，以保證人員安全。

8、運輸及貯存

8.1  運輸

包裝后的控制器在避免雨雪直接淋襲的條件下，可適用于水運、陸運及空運等各種運輸方式。產品在運輸中，不應有劇烈的振動，沖擊和倒放。

8.2  貯存

     包裝后的控制器應能在溫度為-10～+40℃，相對濕度不大于90％的環境中貯存一年以上。
